國網標準化固體柜要求：頂擴母線連接器主母線擴展方式
固體絕緣環網柜的主母線擴展方式可采用頂擴母線方式。擴展母線的設計安裝應抵消環網柜本體現場安裝后形成的相關累積誤差，滿足運行可靠性的要求，如采用彈簧觸指或具有適度柔性的擴展母線等。
3.21擴展母線接線端對地高度

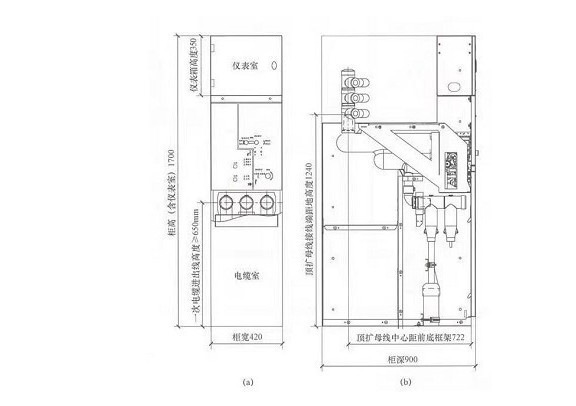

(1)各柜型定制方案1。擴展母線接線端對地高度=1240mm(如圖1、圖3、圖5、圖7所示)。

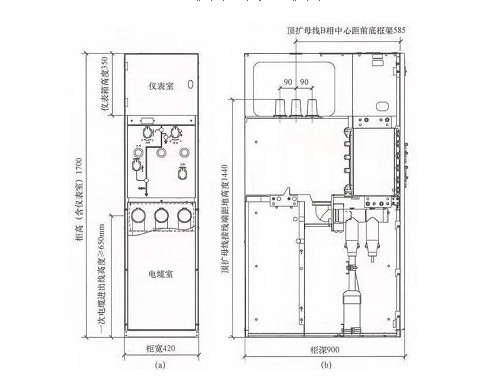

(2）各柜型定制方案2。擴展母線接線端對地高度=1440mm(如圖2、圖4、圖6、圖8所示)。
3.22 擴展母線接線端中心距柜體前底框架深度
(1)）各柜型定制方案1。B相母線接線端中心距柜體前底框架深度=722mm（如圖1、圖3、圖 5、圖7所示)。
(2）各柜型定制方案2。B相母線接線端中心距柜體前底框架深度=585mm（如圖2、圖4、圖6、圖8所示)。
3.23擴展母線套管位置尺寸
(1）各柜型定制方案1。擴展母線套管水平方向相間距=135mm;垂直方向上部相間距=74mm;垂直方向下部相間距=98mm。中間相距柜體右側距離=210mm（TV柜為300mm)。各柜型定制方案1母線套管位置尺寸示意圖如圖10所示。
圖10：各柜型定制方案1母線套管位置尺寸示意圖(柜體后視圖)
(2）各柜型定制方案2。擴展母線套管垂直方向相間距=130mm;水平方向相間距=90mm。中間相距柜體右側距離=210mm(TV柜為 300mm)。各柜型定制方案⒉母線套管位置尺寸示意圖如圖11所示。
圖11：各柜型定制方案2母線套管位置尺寸示意圖(柜體俯視圖)
3.24擴展母線尺寸

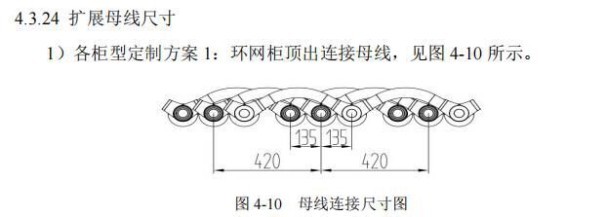

(1)）各柜型定制方案1。環網柜頂出連接母線，母線連接尺寸示意圖如圖5-12所示。(2）各柜型定制方案2。母線外形尺寸參考氣體絕緣環網柜頂出連接母線。
3.25 擴展母線套管尺寸
擴展母線套管尺寸為標準C型套管尺寸。
